壓力傳感器不止用在化工或者一些自動化生產設備上，有一個容易被忽視的應用場景實際也大量使用著壓力傳感器這個產品，那就是供排水。

變頻技術在不斷發展著，人們對飲用水質量的要求也不斷提高，應用變頻技術的恒壓供水系統因獨具特色的環保功能、節能性能和優質供水能力而得到了市場廣泛認可，多應用于現代化住宅小區和各種高層建筑的日常供水及消防供水。這種恒壓供水技術可以調整泵發動機的轉速，自動更改系統的工作參數，并在水發生變化時被壓力傳感器檢測到，并通過PLC命令控制保持水的壓力。

我們討論一些比較常見的供水系統，這類系統一般直觀上以流量為控制目的，比較常見的控制方法是控制閥和通過速度去控制的辦法。閥控制通過調節閥的開度來控制流量，泵馬達的轉速保持不變。隨著實際用水量的變化，如果閥門開度在一段時間內保持不變，這就不可避免地成為過壓或欠壓。耳朵。耳朵速度控制通過改變泵發動機的速度來調節流量，而閥門的開度保持不變，水流通過改變水的動能而改變。調速供水方式是調速的一部分。他的工作原理是依據用水量的變化自動調節泵電機的轉速，壓力傳感器形成的閉環控制系統再使管網壓力保持始終恒定。用水量增加，電機加速，用水量減少，電機減速。

    PLC在恒壓供水系統中的應用示例

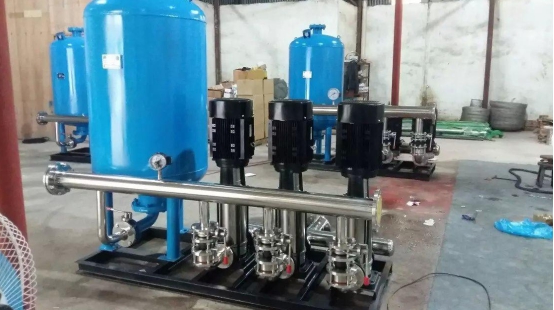

　　整個系統由三臺泵和一臺變頻器組成。它還需要PLC、壓力傳感器等控制系統設備。每臺水泵的出水管將安裝一個手動閥，以便于后續維護和手動控制水量調節。三臺水泵一起工作以滿足供水需要。變頻供水系統中檢測管道壓力的壓力傳感器通常采用擴散硅芯壓力傳感器（反饋0-5V電壓信號）或壓力變送器（反饋4-20mA電流），變頻器是供水系統的核心。

由上圖可見，變頻恒壓供水系統由執行機構、信號檢測、控制系統、人機界面、報警裝置等部分組成。

控制交流接觸器在工頻和變頻之間切換，調節水泵的工作量。PLC在系統中的作用是對控制部分編程實現自動化。

　　系統啟動后，檢查是自動模式還是手動模式。如果是手動操作，則應該根據自己的需要布置相應的按鈕，系統根據按鈕進行相應的操作。在自動運行模式下，系統將根據程序和相關輸入信號進行相應的操作。

手動模式主要是解決系統錯誤或設備問題。另外，為了防止PLC故障導致系統停機，手動控制不進入PLC程序，這更有利于系統進行控制。在自動運行模式下，如果PLC接收到頻率上限信號，則執行增泵程序，增加泵的數量。如果PLC接收到頻率下限信號，則執行減泵程序，減少泵的數量。保持當前運行狀態，不接收信號。

恒壓供水中的壓力傳感器最為常見的量程是0~1.6MPa，一般采用直接引壓孔的測壓形式。
