FS58 系列流量開關

時間：2020-06-18 瀏覽：次

< >

型號：FS 580\581\582\583\584

產品概述：

FS58 系列流量開關，可對各種液體流量進行監測和開關信號控制。獨特的結構設計，準確可靠的性能。廣泛的應用于管道中大、中、小型設備的冷卻、潤滑系統中。例如：發電機組、冷/熱軋機、壓縮機、軸封水、冷卻系統等。任意設置報警點/任意可調。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

1、靶式測量結構

2、低流量報警/高流量報警，可獨立選擇，也可同時選擇

技術參數

外形結構

FS580、FS581、FS582、FS583、FS584、FS585

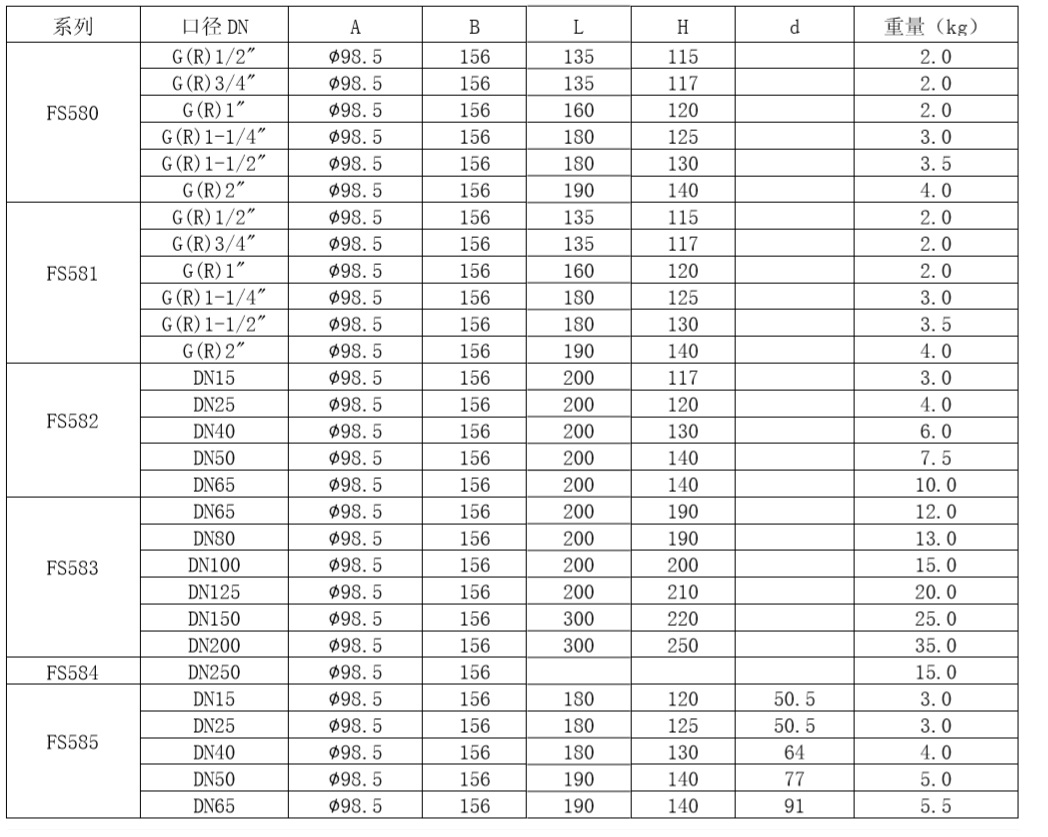

外形尺寸和重量


產品選型

制造廠號編制說明	FS58系列
系列分類型號	FS580外管螺紋連接形式;口徑3/4"-2-1/2”
	FS581內管螺紋連接形式;口徑3/4"-2-1/2”
	FS582法蘭連接形式;口徑DN15-DN65
	FS583法蘭連接形式;口徑 DN65-DN200
	FS584法蘭插入連接形式;口徑DN150
	FS585衛生卡箍連接形式;口徑3/4"-2-1/2”
材質	S4=304 S6=316/彈簧HC276 S6L=316L/彈簧HC276
流量選擇編號	3=錐管形式; 5=噴嘴形式; 6=靶式形式。
指示器指示形式	M1= 塑料殼體旋轉指針形式≤80°C。
	M2=塑料殼體滑動指針形式≤80°C。
	M3=不銹鋼隔爆殼體旋轉指針形式≤80°C。
	M4=不銹鋼隔爆殼體滑動指針形式≤80°C。
	M5=不銹鋼隔爆殼體/固定報警點/無指示形式≤120°C。
	M6=不銹鋼或鋁殼體高溫形式≥120、200、 300°C。
	注：選擇M6時具體參數咨詢制造廠銷售人員，在技術規格書中確認。
開關點數/形式選擇	K1=下限一個開關點 K2=上限一個開關點
報警開關形式開關狀態選擇; 詳見第頁報警開關形式/報警狀態/開關點數/接線圖/開關參數表。
流體流向、安裝形式	H =水平安裝：LR=從左向右; RL=從右向左 V =垂直安裝：VU=自下向上; UD=自上向下
