PT20SR-3483型CNG防爆壓力變送器

時間：2020-01-13 瀏覽：次

< >

型號：PT20SR-3483CNG

產品概述：

PT20SR-3483型CNG防爆壓力變送器是我公司集多年研制生產經驗，專為CNG設計的防爆壓阻式壓力變送器。該產品符合國家標準 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》適用于一般爆炸性氣體環境條件，有隔爆型和本安型兩種，它將高穩定性的壓阻式壓力傳感器和專用電路相結合并經過精工調校，穩定可靠。適用于 CNG 輸送管網、加氣站增壓機組、售氣機的壓力檢測及控制。

隔爆型符合 GB3836.2-2010《爆炸性環境第 2 部分：由隔爆外殼"d"保護的設備》的規定。防爆標志：ExdⅡCT6 Gd。

本安型符合 GB3836.4-2010《爆炸性環境第 4 部分：由本質安全型"i"保護的設備》的規定。防爆標志：ExiaⅡCT6。

主要特點
技術參數
外形結構
產品選型

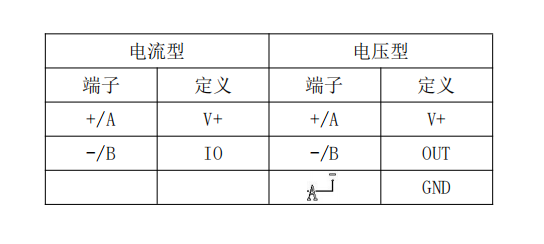

電氣連接
行業應用

資料下載

主要特點

1、短路保護、反極性保護及瞬間過電流保護

2、零點可遷移，量程可調節

3、可配接 0%～100%線性指示表、LCD 數顯表、LED 數顯表

4、本安型產品符合 GB3836.1 和 GB3836.4 標準要求，防爆標志為 ExiaⅡCT6 標準

5、隔爆型產品符合 GB3836.2 標準要求，防爆標志為 ExdⅡCT6Gb 標準

相關產品：渦街流量計、智能液位開關

技術參數

測量范圍	-0.1MPa…0MPa～0.01MPa…70MPa
過載	1.5 倍滿量程壓力
壓力類型	表壓/絕壓/密封表壓型
過程連接	M20×1.5 外螺紋帶水線密封、端面密封
精確度	±0.25%FS（典型值）；±0.5%FS（最大值）
長期穩定性	≤±0.3%FS/年
工作溫度	-20℃～60℃
存儲溫度	-40℃～80℃
供電電源	11V～28V DC 二線制帶 LED 或 LCD 表頭的變送器，其供電電源的下限值應不小于18V DC
輸出信號	1V～5V DC (三線制) 4mA～20mA DC (兩線制) 本安型只有 4～20mA DC 輸出
負載電阻	＞5KΩ (電壓型輸出） ≤(U-11)/0.02 (Ω)（電流型輸出）
外殼防護	IP65
關聯設備	本安防爆型經由安全柵供電

外形結構

PT20SR-3483型 CNG防爆壓力變送器外形尺寸.jpg

產品選型

選型指南
PT20SR-3483	型CNG防爆壓力變送器
	量程	測量范圍：-0.1MPa…0MPa～0.01MPa…70MPa
	[0～X]kPa或MPa	X：實際測量量程
		代號	輸出信號
		E	4mA～20mA
		F	1V～5V DC
			代號	結構材料
				隔離膜片		接口	殼體	電子殼體
			22	不銹鋼316L		不銹鋼	不銹鋼	鋁合金
			24	不銹鋼316L		不銹鋼316L	不銹鋼316L	鋁合金
			25	鉭		不銹鋼	不銹鋼	鋁合金
			35	鉭		哈氏合金C	不銹鋼	鋁合金
				代號	附加功能
				M1	0%～100%線性指示表（僅4mA～20mA DC輸出）
				M3	3?LCD數顯表頭（僅4mA～20mA DC輸出隔爆型）
				M4	3?LED數顯表頭（僅4mA～20mA DC輸出隔爆型）
				i	本安防爆型 Exia II CT6 Ga(僅適用兩線）
				d	隔爆防爆型 Exia II CT6 Gb
				C1	M20×1.5外螺紋壓力接口,端面密封
				C5	M20×1.5外螺紋壓力接口,水線密封
				A	絕壓型
				S	密封表壓型
				G	表壓型
PT20SR-3483	[0～100]kPa	E	22	C5G	完整的型號規格
