PT20SR-3100型HART協議智能壓力變送器

時間：2020-01-13 瀏覽：次

< >

型號：PT20SR-3100

產品概述：

PT20SR-3100 型 HART協議智能壓力變送器是一款高精度、高穩定性、多參數、4 位半 LCD 顯示的智能壓力測量產品，符合 HART協議。用戶能夠利用 HART通訊器對過程中運行的 HART 儀表進行管理、調整或者監測過程變量，亦可使用按鍵進行現場組態，操作方便。

該產品采用數字技術在傳感器制造領域的最新應用成果，結合國際先進的壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，安全可靠的防爆結構設計和標準化的信號輸出，精度高，量程覆蓋范圍寬，適用于需要對流體壓力進行精密測量的場所。

該產品為兩線制方式工作，可直接替代模擬兩線制 4mA～20mA DC 輸出變送器?？膳c ROSEMOUNT 275型及卓然天工 ZS-H375 型手操器進行數字通訊。電磁輻射符合 IEC801 標準要求。

主要特點
技術參數
外形結構
產品選型
電氣連接
行業應用

資料下載

主要特點

●4mA～20mA DC 電流輸出疊加 HART協議數字通訊（兩線制）；

●采用數字補償及非線性修正技術；

●-10℃～80℃數字化寬溫度補償；

●具有本地、遠程零點、量程調校功能；

●現場可按鍵操作，方便組態；

●防護等級 IP65。

相關產品：智能壓力變送器、智能液位變送器

技術參數

量程編碼	02	03	07	08	09	10	12	13	14	15	17	18	19	20
單位	kPa					MPa
測量范圍	0-20 ~ 0-70	0-30 ~ 0-100	0-60 ~ 0-200	0-100 ~ 0-350	0-200 ~ 0-700	0-0.3 ~ 0-1.0	0-0.6 ~ 0-2.0	0-1.0 ~ 0-3.5	0-2.0 ~ 0-7.0	0-3.0 ~ 0-10	0-4.0 ~ 0-20	0-8.0 ~ 0-35	0-16 ~ 0-70	0-20 ~ 0-100

上限值	70	100	200	350	700	1.0	2.0	3.5	7.0	10	20	35	70	100
過壓范圍	100	150	300	500	1000	1.5	3.0	5.0	10	15	30	50	100	110
所有中間量程模擬輸出變送器（不過壓）用基本量程擴展實現。量程縮放最小為基本量程的 1/5。
精度	±0.1 %FS（典型值） ±0.25 %FS（最大值）
零點溫度誤差	≤±0.25 %FS（全工作溫度范圍內）
滿度溫度誤差	≤±0.25 %FS（全工作溫度范圍內）
長期穩定性	≤±0.25 %FS/年
補償溫度	-10℃～80℃
工作溫度	-20℃～80℃
貯存溫度	-40℃～85℃
供電電源	12V～36V DC
輸出信號	4mA～20mA DC 輸出疊加 HART協議數字通訊
顯示	LCD 顯示，兩/三鍵操控
阻尼	0s～32s
負載電阻	(U-12V)/0.02Ω
絕緣電阻	100MΩ，50V
振動	20g，20Hz～5000Hz
沖擊	20g，11ms
膜片	不銹鋼 316L/鉭
壓力接口	不銹鋼 1Cr18Ni9Ti/哈氏合金 C
O型密封圈	氟橡膠
重量	約 1.7kg

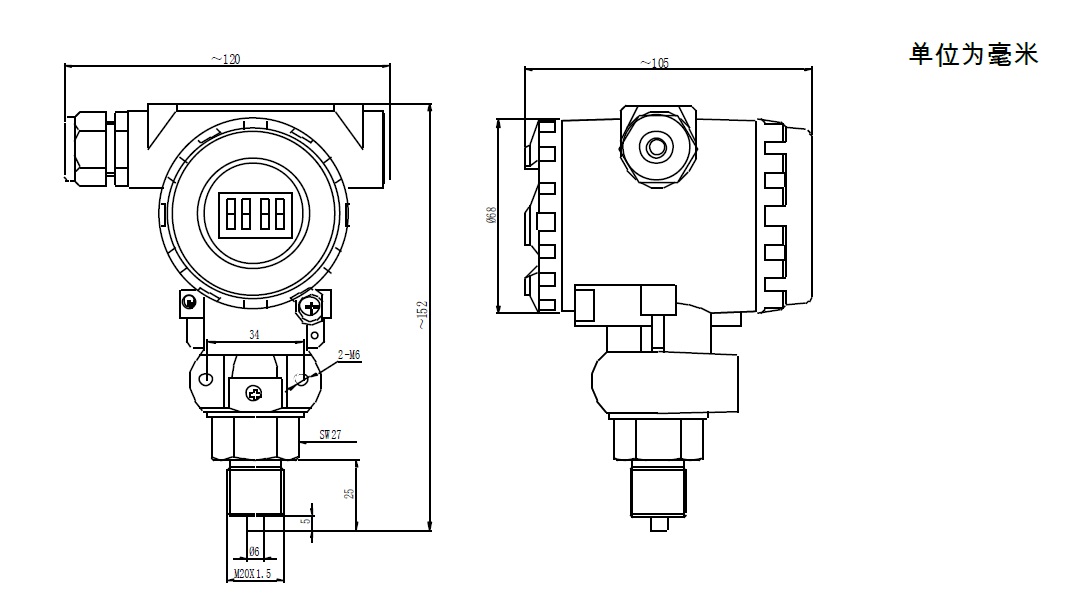

外形結構

PT20SRI-310型 HART?協議智能壓力變送器外形結構.jpg

產品選型

選型指南
PT20SR-3100	型HART協議智能壓力變送器
	量程	測量范圍
	[0～X]kPa或MPa	02	[0～20…70]kPa		13	[0～1.0…3.5]MPa
		03	[0～30…100]kPa		14	[0～2.0…7.0]MPa
		07	[0～60…200]kPa		15	[0～3.0…10.0]MPa
		08	[0～100…350]kPa		17	[0～4.0…20.0]MPa
		09	[0～200…700]kPa		18	[0～8.0…35.0]MPa
		10	[0～0.3…1.0]MPa		19	[0～16.0…70.0]MPa
		12	[0～0.6…2.0]MPa		20	[0～20.0…100.0]MPa
			代號	輸出信號
			E	4mA～20mA DC 疊加HART協議數字通訊（兩線制）
				代號	結構材料
					隔離膜片	接口	殼體
				22	不銹鋼316L	不銹鋼	鋁合金
				24	不銹鋼316L	不銹鋼316L	鋁合金
				25	鉭	不銹鋼	鋁合金
				35	鉭	哈氏合金C	鋁合金
					代號	附加功能
					C1	M20×1.5外螺紋壓力接口，端面密封
					C3	G1/2外螺紋壓力接口
					C5	M20×1.5外螺紋壓力接口，水線密封
					PC?	齊平膜型，M20×1.5外螺紋壓力接口
					PC3	齊平膜型，G1/2 外螺紋壓力接口
					G	表壓型
					A	絕壓型
					S	密封表壓型

PT20SR-3100	[0～200]kPa		E	22	C1G	完整的型號規格
